Le pneumatique : Composants

Composants d’un système pneumatique

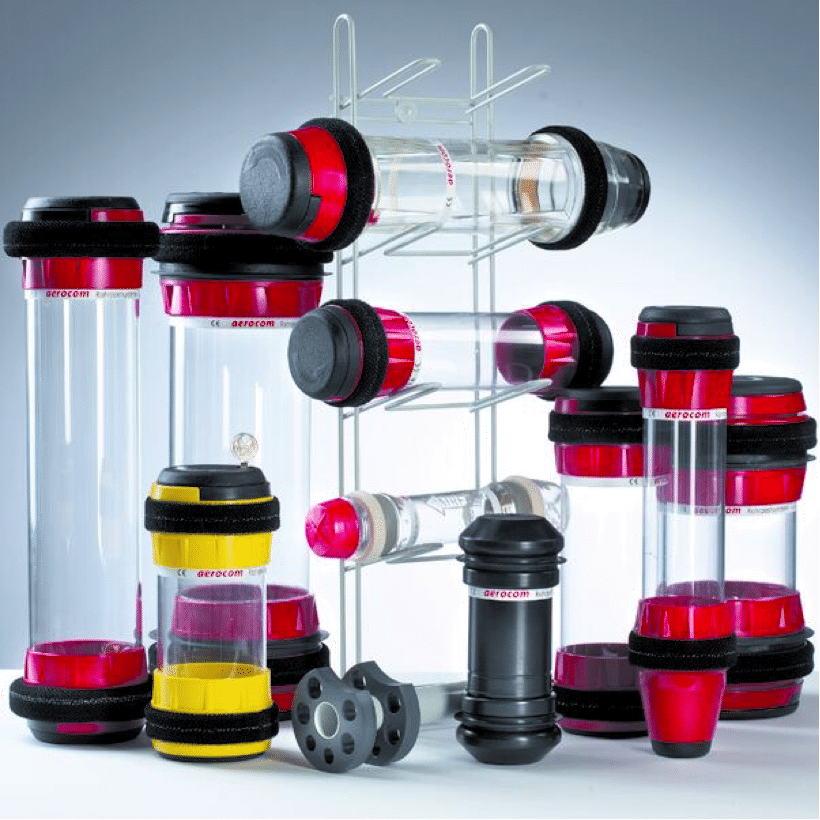

Cartouches

Les cartouches disponibles dans les tailles correspondantes au diamètre de tube et rayon de courbure retenue servent à contenir le produit, la pièce, le document que vous voulez transporter. Chaque cartouche peut être équipée de deux puces électromagnétiques RFID, cette solution permet, en plus de l’affectation des cartouches aux différents services, une traçabilité des envois. Les cartouches sont disponibles en différentes couleurs afin de faciliter le travail des utilisateurs. Le choix des couleurs et des quantités sera défini le moment venu. Des cartouches spécifiques parfaitement étanches sont disponibles pour le transport de produits liquides.

Composants d’un système pneumatique

Turbines

Permettent de souffler et aspirer les cartouches, assurent le freinage à l‘arrivée. Alimentées en monophasé pour les petites installations, triphasé pour les installations industrielles et hospitalières à fort trafic.

Composants d’un système pneumatique

Tubes et courbes

Constituent le réseau. Relient les stations entre elles, généralement en PVC de résistance au feu M1, dans des diamètres allant de 63 mm à 315mm.

Composants d’un système pneumatique

Stations

Permettent d‘expédier et ou recevoir les Cartouches, différents modèles manuels ou automatiques en fonction de votre application.

Composants d’un système pneumatique

Automatisme de commande

Assure le fonctionnement et la gestion des différentes options du système.

Composants d’un système pneumatique

Superviseur informatique

Disponible sur certaines installations, permet de contrôler le système à distance, enregistre les actions. Défini les paramètres de  fonctionnement, aide à la maintenance de l’installation

Composants d’un système pneumatique

Aiguillages

Les aiguillages permettent le passage des cartouches dans les différentes branches de l’installation,  les turbines les font circuler dans un sens ou dans l’autre. Il existent à 2, 3 et 4 voies.

Composants d’un système pneumatique

Manchons coupe feu

Au-delà de certains diamètres  et en fonction de l’affectation des locaux, nous installons de manchons coupe feu lors de traversés de paroi ou de dalles afin de répondre aux exigences règlementaires.

Composants d’un système pneumatique

Locaux techniques

Zone technique qui regroupe les zones de transferts, turbines, automatismes,  armoires électrique, PC de supervision d’une installation.
